ESXi版 NutanixでVMクローンしてみる・前編(NFS VAAI プラグインなし)

Nutanixでは、ESXiをハイパーバイザーとしてクラスターを作成すると、デフォルトで「nfs-vaai-plugin」と呼ばれるVIBが各ESXiへインストールされます。

この「nfs-vaai-plugin」によってESXiからNFSデータストア(ストレージコンテナ)へのI/Oタスクの一部を、Nutanix側にオフロードすることが可能となります。Nutanixでは、主に以下のNAS向けプリミティブ(Primitive)のセットをサポートします。

  • Full File Clone(フルファイルクローン)
  • Fast File Clone(高速ファイルクローン)
  • Reserve Space(スペース予約)

参考: NAS デバイスでのハードウェア アクセラレーション

このVAAIプラグインによって、シックプロビジョニング向けのスペース予約やNutanixの高速クローン機能などがESXi上のVMに対して有効になります。

今回と次回の記事では、このVAAIが有効な環境と、有効でない環境において、ESXi上のVMをクローンして様子を比較してみました。

目次

1. 今回の環境

Platform: NX-1465-G5
AOS: 6.1 STS
ESXi: 7.0.1-16850804
データストア: nfs-datastore(ストレージコンテナ)
クローン元VM: test-clone(Windows10)
クローン先VM: test-clone01、02(Windows10)

2. VAAIが有効でない環境でのVMクローン

ESXiへVAAIプラグインのVIBがインストールされておらず、ハードウェアアクセラレーションが使用できない場合はNFSデータストアにて以下のように表示されます。(今回は意図的に、VAAIプラグインのVIBを削除しています)

f:id:tomomartin:20220322172008p:plain

この状態で「nfs-datastore」へクローン元VMを作成します。ここでポイントですが「nfs-vaai-plugin」がインストールされていない環境では、シンプロビジョニングのディスクしか作成することができません。
f:id:tomomartin:20220322172928p:plain

これはVAAIによる「Reserve Space(スペース予約)」が使用できないためです。

続いて今回は、100GBのvDISKをシンプロビジョニングで作成し、Windows10をインストールしました。また、AOSのバイナリをダウンロードするなど、ディスクへの書き込みも少し実施しました。
f:id:tomomartin:20220322184003p:plain

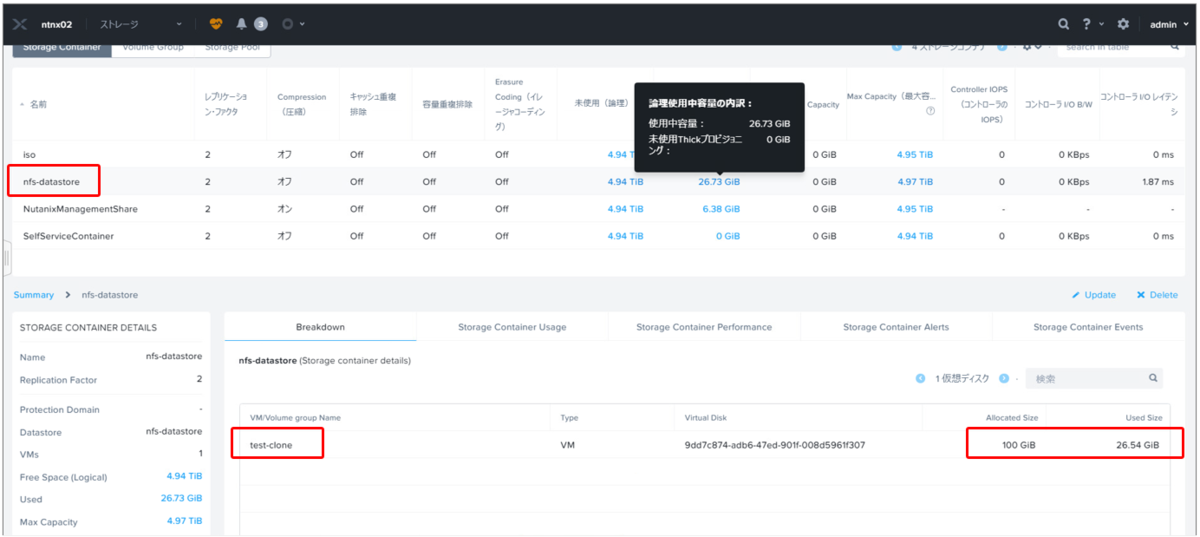

NutanixのPrismからも、対象のデータストアと仮想マシンのストレージ容量が確認できます。
f:id:tomomartin:20220322184510p:plain

この、VMのクローンをvSphere Clientから2つ作成してみたところ、1VMあたりvDISKの複製に5分程度(26.5GBの場合)かかっていました。
f:id:tomomartin:20220322190113p:plain

また、Prismから確認すると、複製したvDISKの分だけデータストア(ストレージコンテナ)の使用容量も増加していることが分かります。
f:id:tomomartin:20220322190612p:plain

これが、VAAIプラグインなしの場合のクローンの様子です。クローンに要する時間とストレージコンテナ容量の増加が確認できたかと思います。

次回の記事では、VAAIプラグインありの場合のクローンの様子をお見せします。
