※この記事は「AOS 7.0 AHV10.0 Prism Central pc.2024.3」時点の情報をもとに作成しています。その後の機能アップデートについてはメーカーの公開情報をご確認ください。
NutanixのFlow Virtual Networkingの連載については以下の記事にリンクをまとめています。ほかの記事にもこちらからアクセス可能です。
前回の記事は、Prism Centralからネットワークコントローラーを有効化した際に作成されたbrAtlasブリッジのFlowテーブルを確認しました。今回は、FVNでVPCを作成してみます。
目次
1.今回の環境
3ノードAHVクラスタ
AOS: 7.0.1
AHV: 10.0.1
Prism Central: pc.2024.3.1.1
環境は一般的なNutanixの3ノードクラスタです。Prism CentralはFVNで推奨となる3台構成としています。
▽Flow Virtual Networkingによる仮想プライベートクラウドのざっくりしたイメージ図は以下の通りです。クラスター上に独立した空間を作成して、そこにオーバーレイネットワークを作成していきます。
▽今回の作業内容は以下のイメージで、「外部NAT接続用のネットワーク」と「VPC」をそれぞれ作成してみます。
2. 外部NAT接続用のネットワークの作成
VPCが、VPCの外部と接続するためのネットワークを作成します。こちらは、「external-subnet」といった呼ばれ方をします。

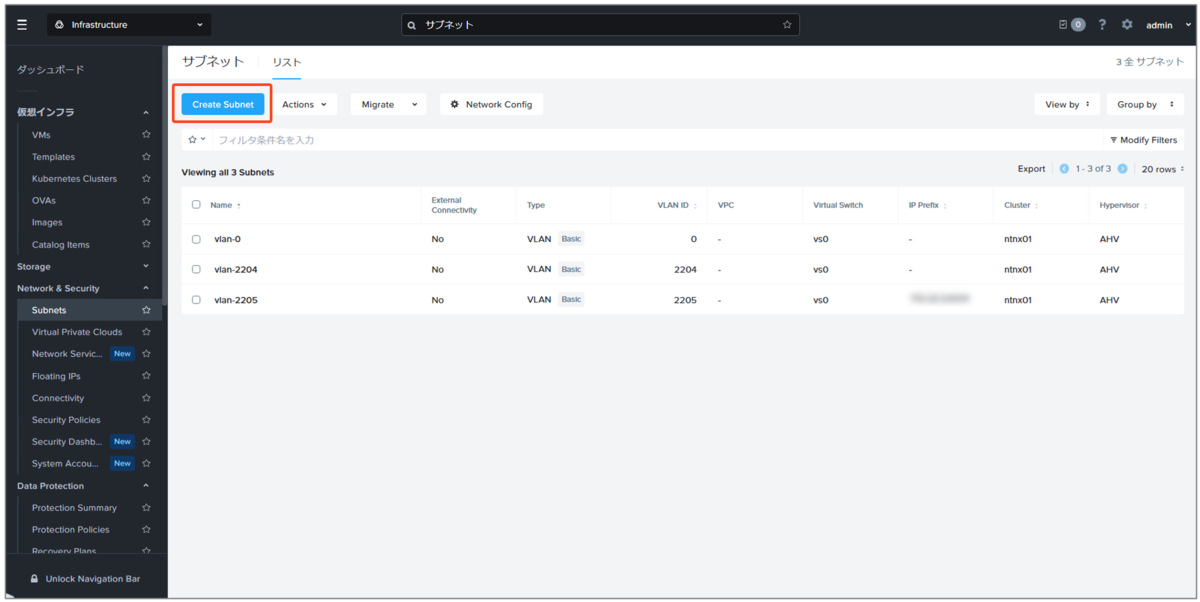

▽Prism CentralのNetwork & Securityから「Subnets」を選択し、「Create Subnet」をクリックします。
▽作成するネットワークの情報を入力します。VPCの外部接続用で使用するネットワークとしたい場合は、画面のように「External Connectivity for VPCs」にチェックを入れ、NATとして提供したい場合は「NAT」にチェックを入れます。また、外部接続時にSNATなどで使用されるIPアドレスのプールも定義しておきます。

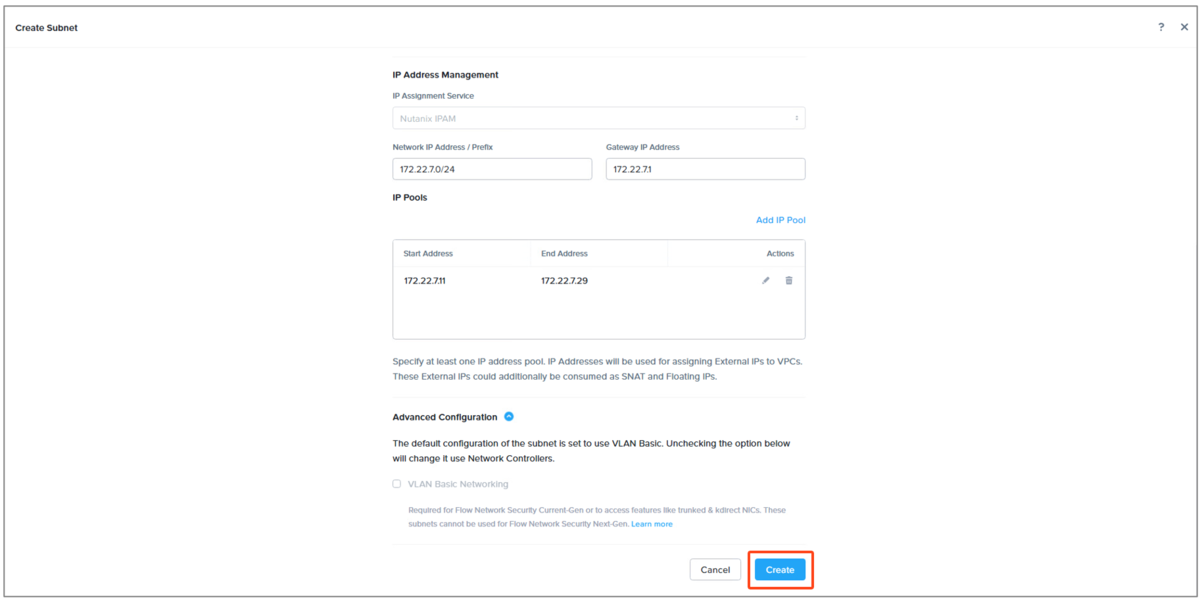

▽入力が完了したら「Create」をクリックします。

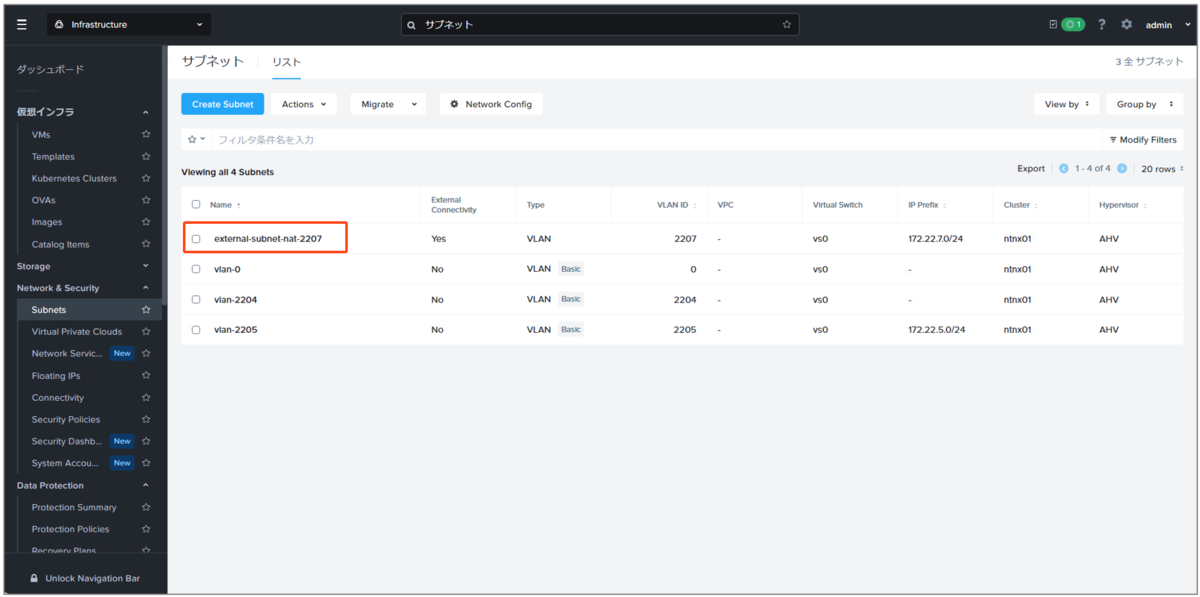

▽以下の通り、VPCから外部への接続用のネットワークが作成されました。
なお、画面内でVLANのタイプに「Basic」とタグが付いたものがありますが、これは「ベーシックVLAN」または「VLAN基本サブネット」と呼ばれるもので、これまでのPrism Elementから作成した仮想ネットワーク（VLAN）のことを指します。
それに対して、今回作成したネットワークには「Basic」タグが付いていませんが、これはネットワークコントローラー（Prism Central）によって管理されていることを示しています。こちらは、単純に「VLAN」と呼ぶようです。
3. VPCの作成

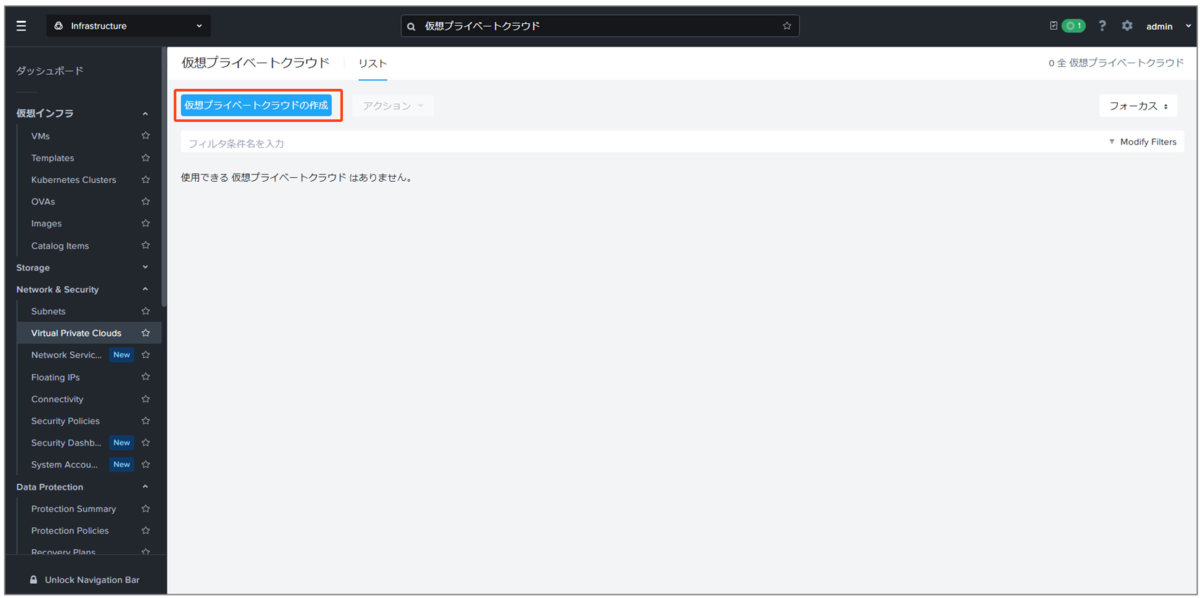

VPCから外部に接続するためのネットワークが作成できたので、続いてVPCを一つ作成してみます。▽Prism Centralの「Virtual Private Clouds」メニューから、「仮想プライベートクラウドの作成」をクリックします。

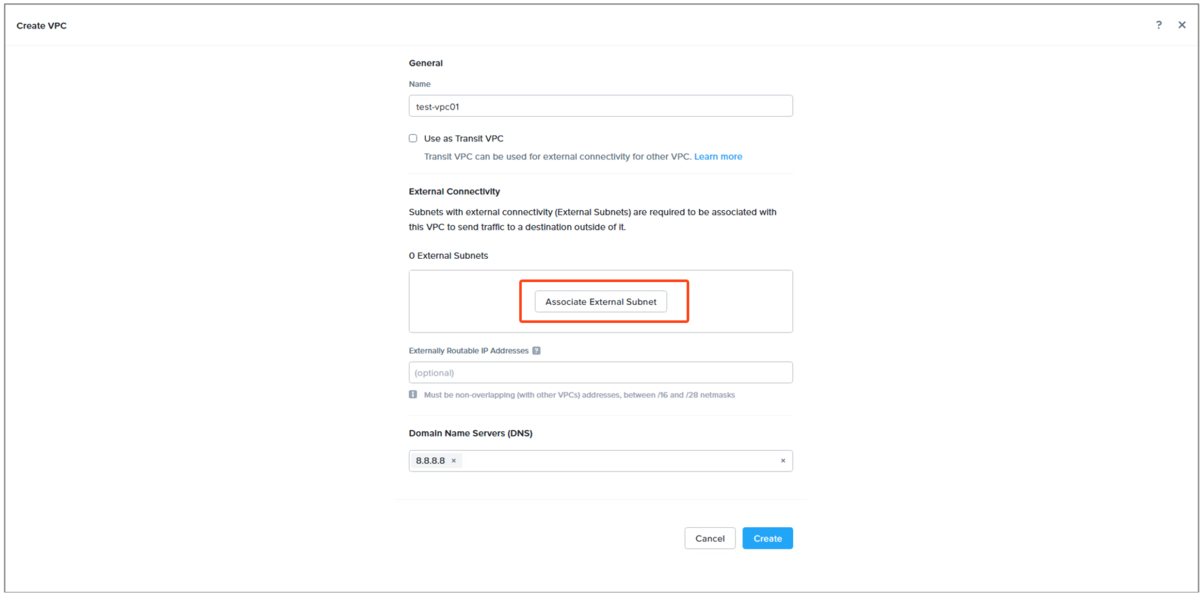

▽名前の入力後、外部接続用のネットワークを指定するために「Associate External Subnet」をクリックします。

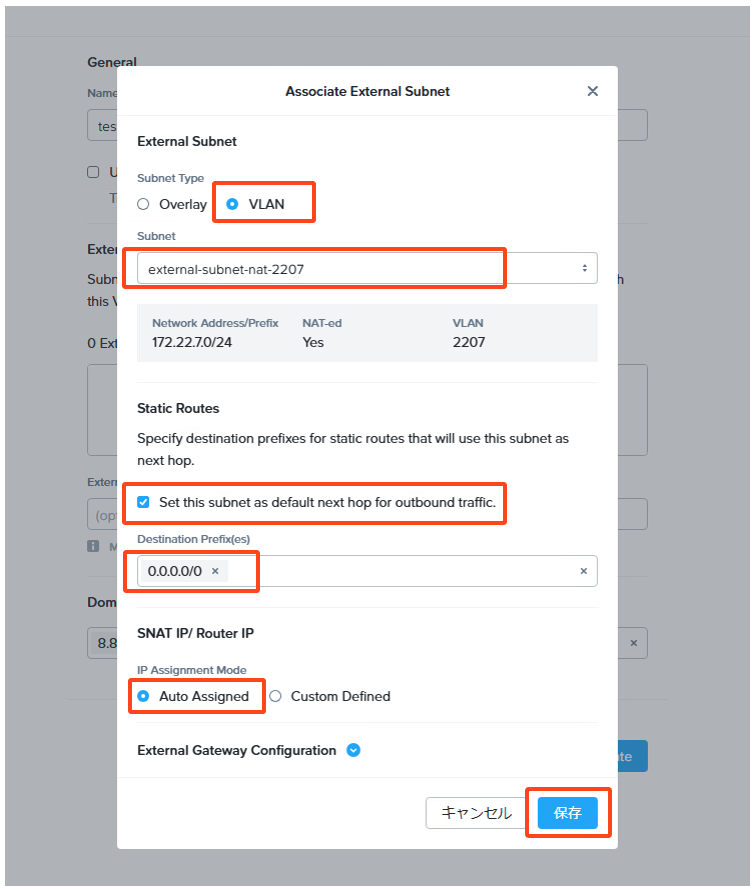

▽先ほど作成したネットワークを指定して、Static Routes下の項目にチェックを入れ、デフォルトルートの入力をしておきます。また、SNATなどのIP割り当て「auto」にしておきます。入力完了したら「保存」をクリックします。

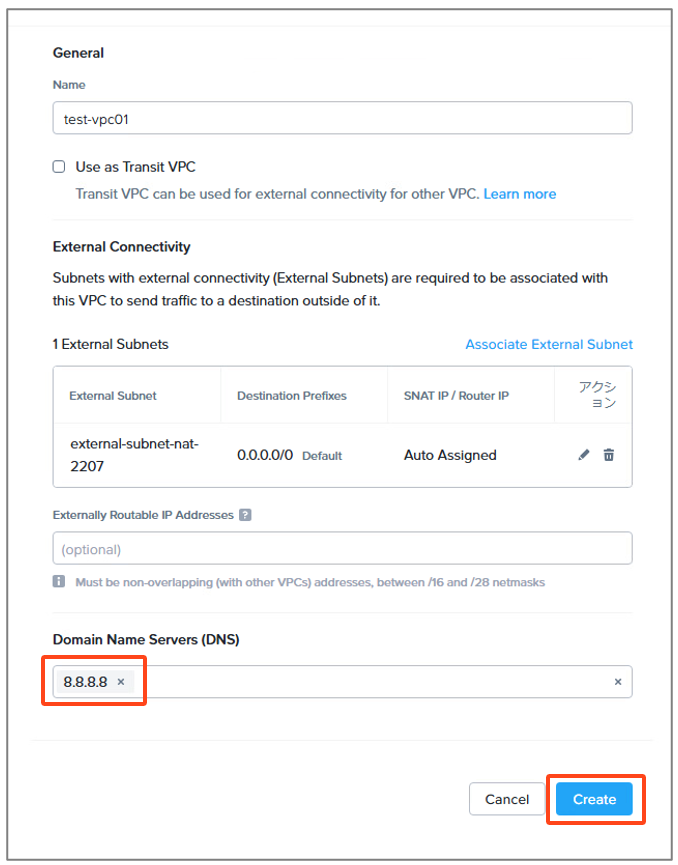

▽最後に、VPC内のオーバーレイネットワークで割り当てたいDNSを指定して「Create」をクリックします。

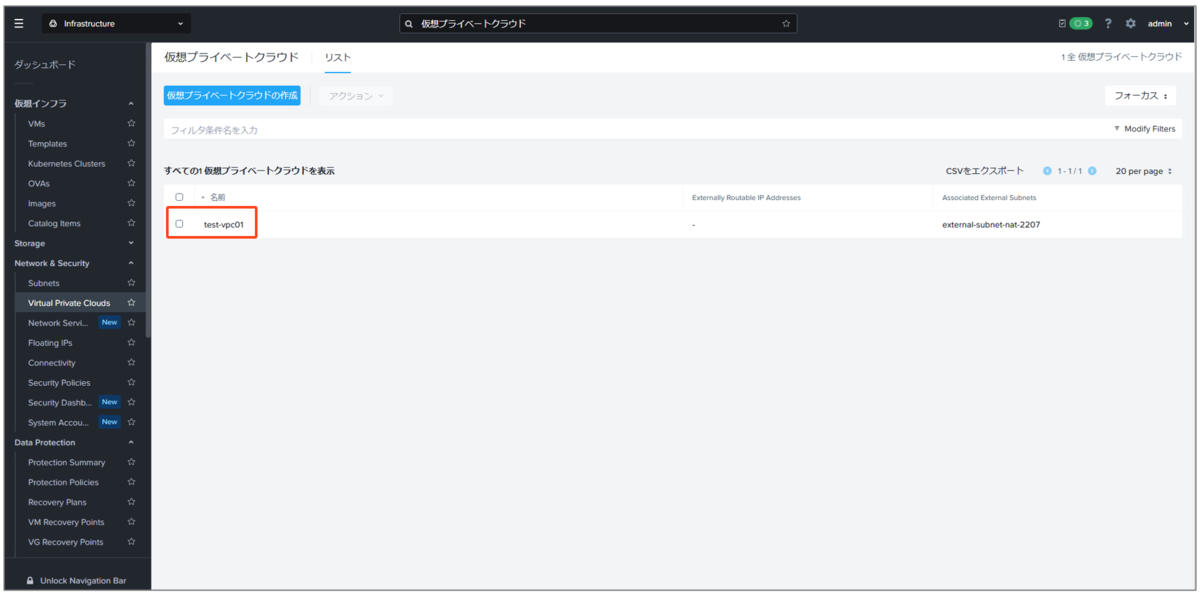

▽作成されたVPCは以下の通りです。
今回は、以下の通りです。次回は、VPCの作成によって更新されたOVSの構成を、CLIから確認してみたいと思います。
以上です。
