Flow Virtual NetworkingでVPC作成後のOVSブリッジを確認してみる【AOS 7.0 AHV 10.0／pc.2024.3】

※この記事は「AOS 7.0 AHV10.0 Prism Central pc.2024.3」時点の情報をもとに作成しています。その後の機能アップデートについてはメーカーの公開情報をご確認ください。

NutanixのFlow Virtual Networkingの連載については以下の記事にリンクをまとめています。ほかの記事にもこちらからアクセス可能です。

tomomartin.hateblo.jp

前回の記事では、FVNでNAT接続用のexternal-subnetとVPCを作成してみました。今回は、VPC作成後の、仮想スイッチの様子を確認してみます。

1.今回の環境

3ノードAHVクラスタ
AOS: 7.0.1
AHV: 10.0.1
Prism Central: pc.2024.3.1.1

環境は一般的なNutanixの3ノードクラスタです。Prism CentralはFVNで推奨となる3台構成としています。

▽Flow Virtual Networkingによる仮想プライベートクラウドのざっくりしたイメージ図は以下の通りです。クラスター上に独立した空間を作成して、そこにオーバーレイネットワークを作成する機能を指します。

▽今回の環境は以下の通りで、「外部NAT接続用のネットワーク」と「VPC」をそれぞれ作成しています。

2. br0とbrAtlasブリッジの確認

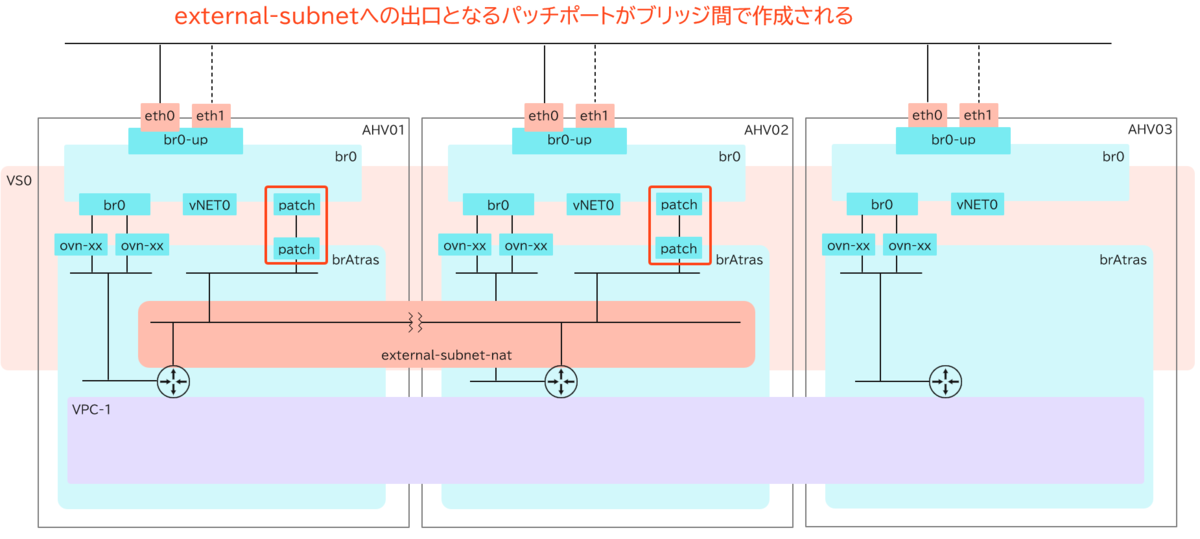

AHVデフォルトの「br0ブリッジ」をOVSのコマンドで確認すると、以下のようにFVNのVPCで使用される「brAtlasブリッジ」宛のパッチポート（peer）とインターフェースが作成されていることが確認できます。3ノード構成の場合は2ホストに作成されました。（以下、不要な行は削除）

nutanix@CVM:~$ hostssh ovs-vsctl show | grep -A 30 "Bridge br0$"
----------------AHV #3------------------
Bridge br0
Port br0.u
Interface br0.u
type: patch
options: {peer=br.dmx.d.br0}
Port br0-up
Interface eth1
Interface eth0
Port br0
Interface br0
type: internal
Port vnet0
Interface vnet0
Port br0-dhcp
Interface br0-dhcp
type: vxlan
options: {key="1", remote_ip="172.22.1.53"}
Port br0-arp
Interface br0-arp
type: vxlan
options: {key="1", remote_ip="192.168.5.2"}
Port vnet2
Interface vnet2
----------------AHV #1------------------
Bridge br0
Port br0.u
Interface br0.u
type: patch
options: {peer=br.dmx.d.br0}
Port vnet0
Interface vnet0
Port br0-dhcp
Interface br0-dhcp
type: vxlan
options: {key="1", remote_ip="172.22.1.53"}
Port br0
Interface br0
type: internal
Port br0-arp
Interface br0-arp
type: vxlan
options: {key="1", remote_ip="192.168.5.2"}
Port br0-up
Interface eth1
Interface eth0
Port vnet2
Interface vnet2
Port patch-localnet_5fa630ca-b639-44d8-8335-f2febf653966-to-brAtlas
Interface patch-localnet_5fa630ca-b639-44d8-8335-f2febf653966-to-brAtlas
type: patch
options: {peer=patch-brAtlas-to-localnet_5fa630ca-b639-44d8-8335-f2febf653966}
----------------AHV #2------------------
Bridge br0
Port br0-arp
Interface br0-arp
type: vxlan
options: {key="1", remote_ip="192.168.5.2"}
Port br0
Interface br0
type: internal
Port patch-localnet_5fa630ca-b639-44d8-8335-f2febf653966-to-brAtlas
Interface patch-localnet_5fa630ca-b639-44d8-8335-f2febf653966-to-brAtlas
type: patch
options: {peer=patch-brAtlas-to-localnet_5fa630ca-b639-44d8-8335-f2febf653966}
Port br0.u
Interface br0.u
type: patch
options: {peer=br.dmx.d.br0}
Port br0-dhcp
Interface br0-dhcp
type: vxlan
options: {key="1", remote_ip="172.22.1.53"}
Port br0-up
Interface eth1
Interface eth0
Port vnet0
Interface vnet0
Port vnet2
Interface vnet2

「brAtlasブリッジ」に対して同様のコマンドを実行すると、「br0ブリッジ」宛のパッチポート（peer）とインターフェースが作成されていることが確認できます。（以下、不要な行は削除）

nutanix@CVM:~$ hostssh ovs-vsctl show | grep -A 20 "Bridge brAtlas$"
----------------AHV #3------------------
Bridge brAtlas
Controller "pssl:"
fail_mode: secure
datapath_type: system
Port ovn-ba3356-0
Interface ovn-ba3356-0
type: geneve
options: {csum="true", key=flow, remote_ip="172.22.1.62"}
Port ovn-cd532d-0
Interface ovn-cd532d-0
type: geneve
options: {csum="true", key=flow, remote_ip="172.22.1.61"}
Port brAtlas
Interface brAtlas
type: internal
----------------AHV #1------------------
Bridge brAtlas
Controller "pssl:"
fail_mode: secure
datapath_type: system
Port ovn-daf4b9-0
Interface ovn-daf4b9-0
type: geneve
options: {csum="true", key=flow, remote_ip="172.22.1.63"}
Port patch-brAtlas-to-localnet_5fa630ca-b639-44d8-8335-f2febf653966
Interface patch-brAtlas-to-localnet_5fa630ca-b639-44d8-8335-f2febf653966
type: patch
options: {peer=patch-localnet_5fa630ca-b639-44d8-8335-f2febf653966-to-brAtlas}
Port brAtlas
Interface brAtlas
type: internal
Port ovn-ba3356-0
Interface ovn-ba3356-0
type: geneve
options: {csum="true", key=flow, remote_ip="172.22.1.62"}
----------------AHV #2------------------
Bridge brAtlas
Controller "pssl:"
fail_mode: secure
datapath_type: system
Port ovn-cd532d-0
Interface ovn-cd532d-0
type: geneve
options: {csum="true", key=flow, remote_ip="172.22.1.61"}
Port ovn-daf4b9-0
Interface ovn-daf4b9-0
type: geneve
options: {csum="true", key=flow, remote_ip="172.22.1.63"}
Port brAtlas
Interface brAtlas
type: internal
Port patch-brAtlas-to-localnet_5fa630ca-b639-44d8-8335-f2febf653966
Interface patch-brAtlas-to-localnet_5fa630ca-b639-44d8-8335-f2febf653966
type: patch
options: {peer=patch-localnet_5fa630ca-b639-44d8-8335-f2febf653966-to-brAtlas}

パッチポートが作成されているAHVホストで、ブリッジのインターフェース情報も確認しておきます。

[root@ahv1 ~]# ovs-vsctl list interface | grep -C 5 "brAtlas"
lldp : {}
mac :
mac_in_use : "62:66:5a:90:6a:2d"
mtu :
mtu_request :
name : patch-brAtlas-to-localnet_5fa630ca-b639-44d8-8335-f2febf653966
ofport : 3
ofport_request :
options : {peer=patch-localnet_5fa630ca-b639-44d8-8335-f2febf653966-to-brAtlas}
other_config : {}
statistics : {rx_bytes=401172161, rx_packets=4108774, tx_bytes=210, tx_packets=5}
status : {}
type : patch

--
lldp : {}
mac :
mac_in_use : "6e:77:20:60:6b:e1"
mtu :
mtu_request :
name : patch-localnet_5fa630ca-b639-44d8-8335-f2febf653966-to-brAtlas
ofport : 14
ofport_request :
options : {peer=patch-brAtlas-to-localnet_5fa630ca-b639-44d8-8335-f2febf653966}
other_config : {}
statistics : {rx_bytes=210, rx_packets=5, tx_bytes=401172161, tx_packets=4108774}
status : {}
type : patch
