Flow Virtual NetworkingのVPC間をVPN接続してみる③（NAT接続 - 同一PC配下）【AOS 7.0 AHV 10.0／pc.2024.3】

※この記事は「AOS 7.0 AHV10.0 Prism Central pc.2024.3」時点の情報をもとに作成しています。その後の機能アップデートについてはメーカーの公開情報をご確認ください。

NutanixのFlow Virtual Networkingの連載については以下の記事にリンクをまとめています。ほかの記事にもこちらからアクセス可能です。

以前の記事で、FVNのVPC間でのVPN接続紹介しました。今回は、同じPrism Centralの管理下にあるクラスターやVPC間でVPNを設定する方法について紹介します。

AOS: 7.0.1
AHV: 10.0.1
Prism Central: pc.2024.3.1.1
2つのAHVクラスター

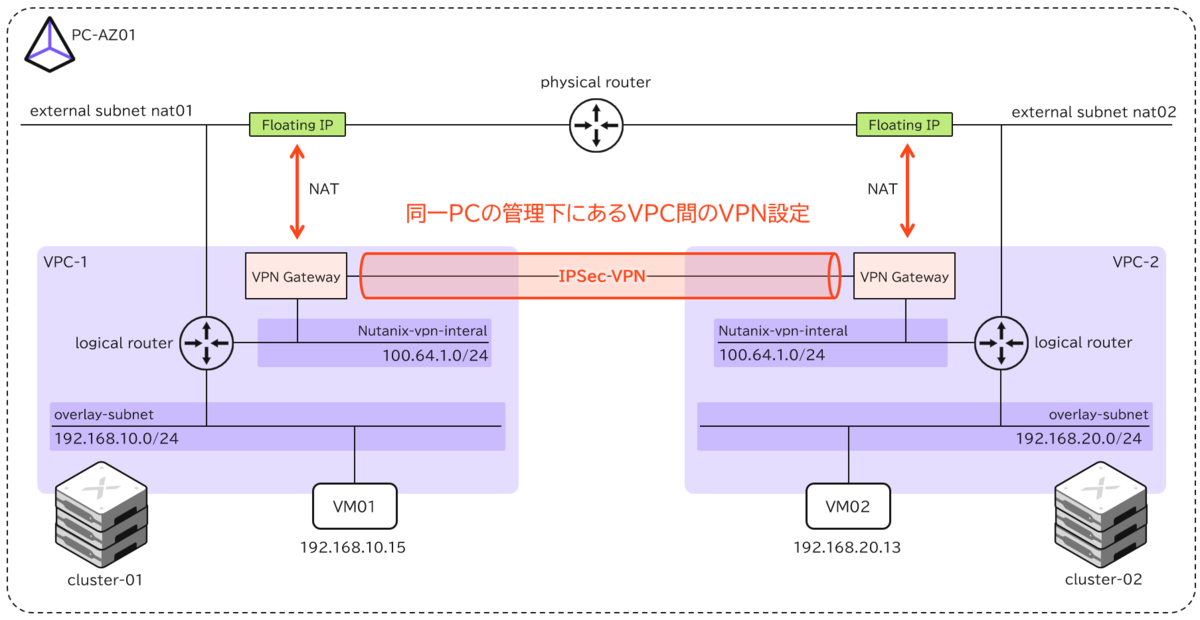

▽今回の環境のイメージ図は以下の通りです。同一Prism Central管理下にある2つのクラスター（または1クラスター内の2つのVPC間）を、NAT接続でFloating IPを使用してVPN ゲートウェイ間をIPSecでトンネル接続します。

なぜ今回このような話をしているかというと、VPNで接続するVPCが同じPrism Centralで管理されている場合、どちらのVPCもPrism Centralからするとローカルなので、ローカル／リモートVPN ゲートウェイの作成やVPN接続の設定でどうすればいいのか迷ってしまうためです。

VPC間でのVPN接続の設定方法については、以下の記事で紹介していますので、こちらをご参照ください。tomomartin.hateblo.jp

▽同じPrism Centralの管理下にあるVPC間をVPNで接続する場合は、ローカルVPNとリモートVPNをそれぞれのVPC用に作成し、VPN接続も双方向に2つ作成します。これをすべて一つのPrism Central画面内で実施します。

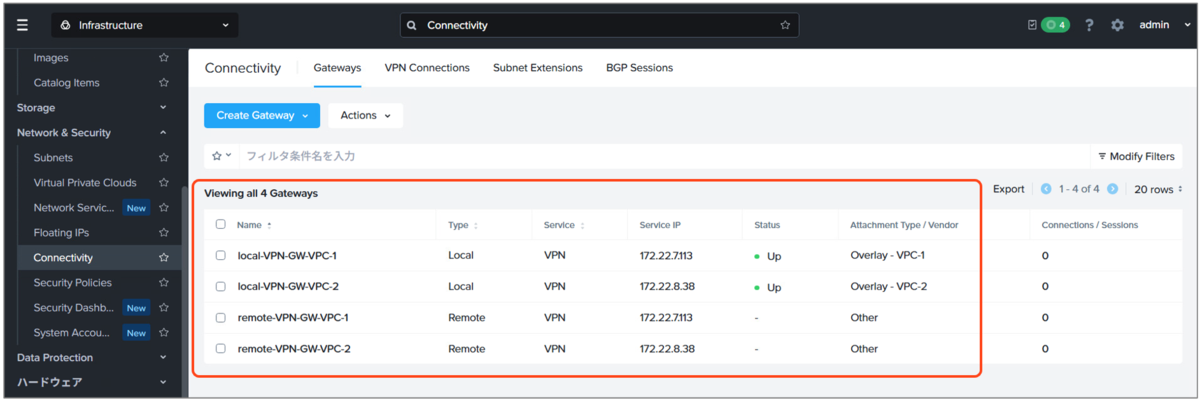

▽作成したローカル／リモートVPNは以下の通りです。このように同じPrism Centralの画面内で双方向に作成します。

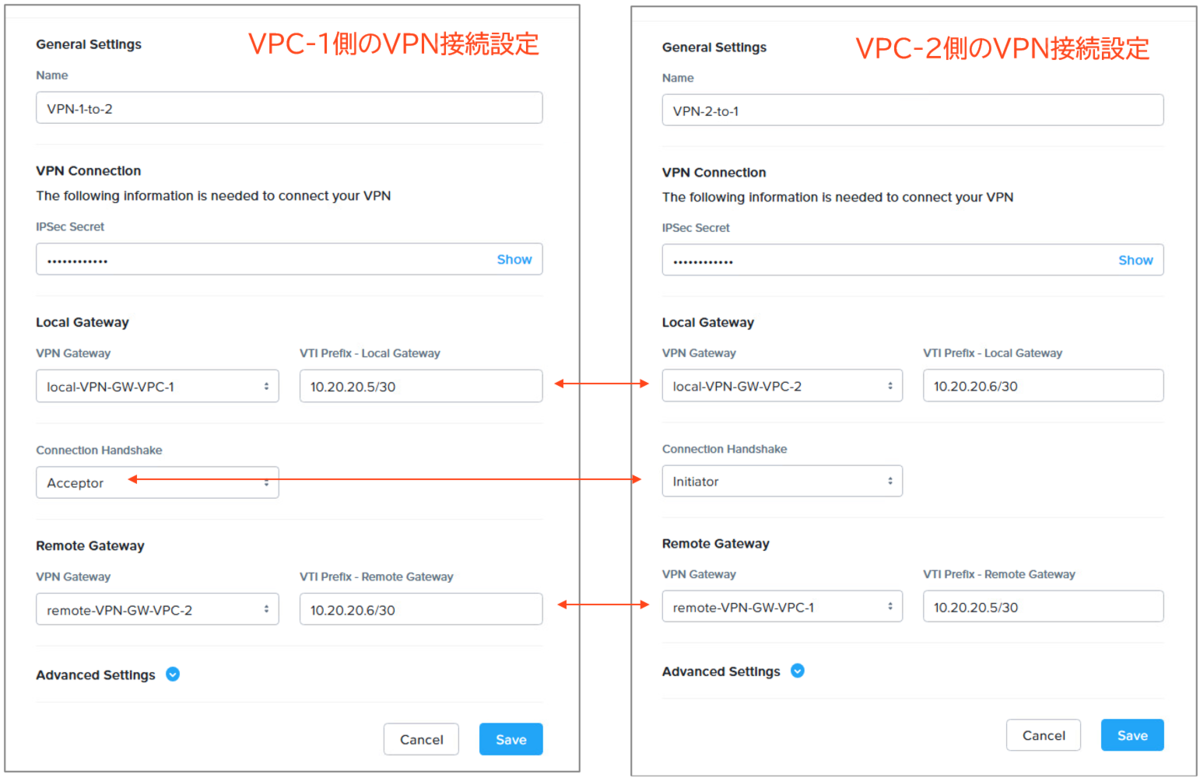

▽VPN接続（Connection）も同じPrism Centralで双方向に作成します。

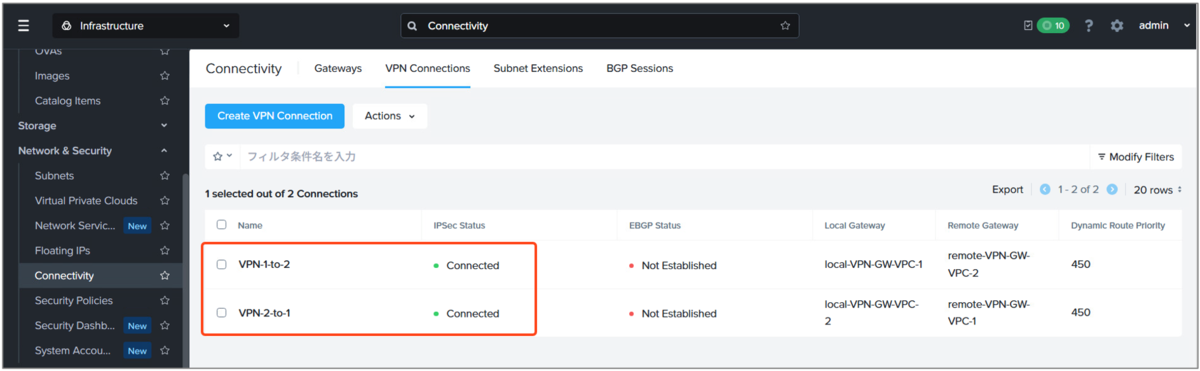

▽作成されたVPN Connectionは以下の通りです。ステータスが「● Connected」となり、接続されていることが確認できます。

以上です。

次回は、VPN ゲートウェイとVyOSのVPNでオーバーレイとアンダーレイを接続できるか試してみたいと思います。
