前回の記事では、DRネットワーク作成後に、2つのNutanix AHVクラスター間でリモートサイト登録をしてみました。

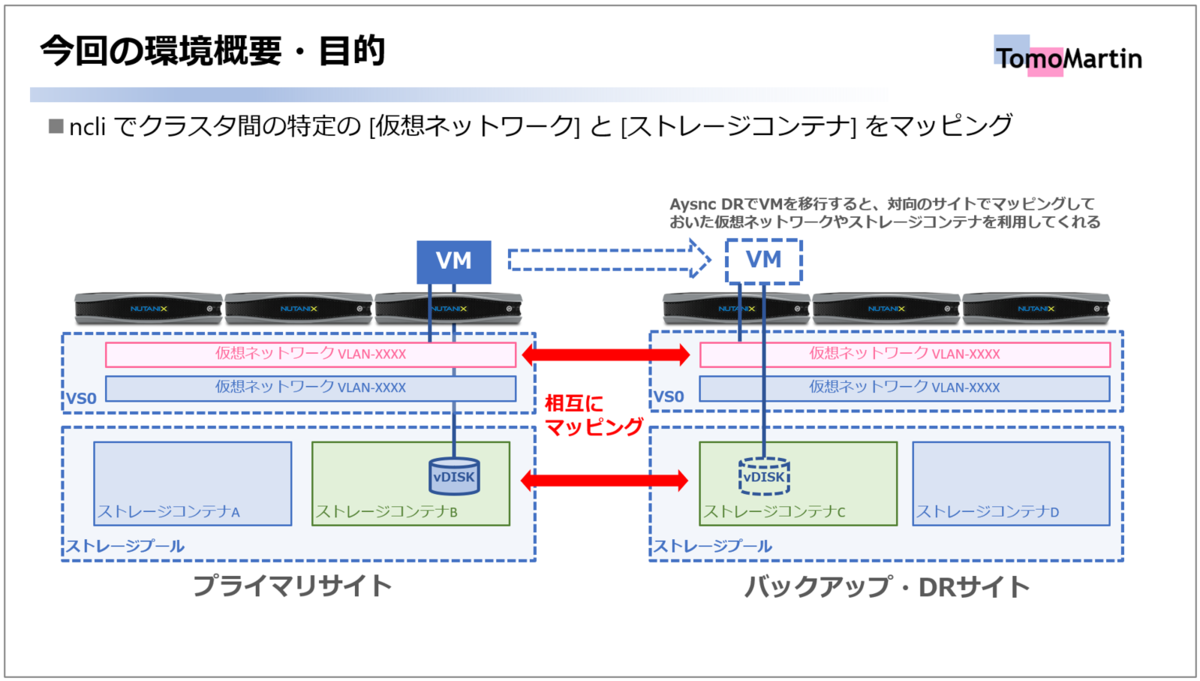

今回は、ncliを利用してこの2つのサイト間で仮想ネットワークやストレージコンテナをマッピングしてみたいと思います。
今回の環境
AOS: 5.20.1.1 LTS
AHV: 20201105.2096
プライマリサイトのDR ネットワーク
・VLAN 2208
・Network: 172.22.8.0/24 Gateway: 172.22.8.1
・DR VIP: 172.22.8.90
・DR用CVM NIC: 182.22.8.91~94
・マッピングする仮想ネットワーク名「vlan-2205-ipam」
・マッピングするストレージコンテナ名「container-01」
バックアップ・DRサイトのDRネットワーク
・ VLAN 2209
・Network: 172.22.9.0/24 Gateway: 172.22.9.1
・DR VIP: 172.22.9.90
・DR用CVM NIC: 182.22.9.91~94
・マッピングする仮想ネットワーク名「vlan-2205-ipam」
・マッピングするストレージコンテナ名「container-01」
前回の記事の通り、サイト間は相互にリモートサイト登録済みです。
今回は、DRネットワークによるリモートサイト登録時のPrismの既知のエラーの対処法としてマッピング設定のみ [ncli] で実施しますが、今後の修正でPrismから操作できるようになることが見込まれます。あくまで現状の手順とご理解いただければと思います。
ストレージコンテナのマッピング
CVMから以下コマンドを実行します。
[nutanix@cvm]$ ncli rs edit name=リモートサイト名 vstore-map-add=ローカルのストレージコンテナ名:リモートサイトのストレージコンテナ名
今回は双方のサイトで「container-01」というストレージコンテナを作成しており、これを双方のCVMからコマンドでマッピングします。プライマリサイトのCVMでの実行結果は以下のようになります。
[nutanix@cvm]$ ncli rs edit name=Backup-DR-site vstore-map-add=container-01:container-01
Name : Backup-DR-site
Uuid : 0005ca73-7367-6066-0000-00000000f22a
Capabilities : disaster_recovery
Replication Bandwidth : -
SSH Tunnel Enabled : false
Remote Address(es) : 172.22.9.90:2020
Vstore Map : container-01:container-01
Proxy Enabled : false
Compression : on
Bandwidth Policy : disabled
Health Status :
Status : relationship established
[nutanix@cvm]$
ストレージコンテナマッピング後は、Prismからでも情報が確認できます。
仮想ネットワークのマッピング
CVMから、以下コマンドを実行します。
[nutanix@cvm]$ ncli remote-site add-network-mapping remote-site-name=リモートサイト名 dest-network=リモートサイトの仮想ネットワーク名 src-network=ローカルの仮想ネットワーク名
今回は双方のサイトで「vlan-2205-ipam」という仮想ネットワークを作成しており、これを双方のCVMからコマンドでマッピングします。プライマリサイトのCVMでの実行結果は以下のようになります。
[nutanix@cvm]$ ncli remote-site add-network-mapping remote-site-name=Backup-DR-site dest-network=vlan-2205-ipam src-network=vlan-2205-ipam
Name : Backup-DR-site
Uuid : 0005ca73-7367-6066-0000-00000000f22a
Capabilities : disaster_recovery
Replication Bandwidth : -
SSH Tunnel Enabled : false
Remote Address(es) : 172.22.9.90:2020
Vstore Map : container-01:container-01
Proxy Enabled : false
Compression : on
Bandwidth Policy : disabled
Health Status :
Status : relationship established
[nutanix@cvm]$
上記の実行結果の通り、仮想ネットワークのマッピング情報は出力されないため、以下コマンドを実行して設定したマッピング情報を確認します。
[nutanix@cvm]$ ncli rs list-network-mapping remote-site-name=リモートサイト名
プライマリサイトのCVMでの実行結果は以下のようになります。
[nutanix@cvm]$ ncli rs list-network-mapping remote-site-name=Backup-DR-site
Uuid : 0a98ee6e-2c54-4c80-9a29-4bd13b0fd7bb
Source Network Name : vlan-2205-ipam
Destination Network Name : vlan-2205-ipam
[nutanix@cvm]$
これで、ストレージコンテナと仮想ネットワークのマッピングは完了です。
次回は、Async DRの機能でリモートサイトへのスナップショットのレプリケーションやVMの移行をやってみたいと思います。
