※この記事は「AOS 7.0 AHV10.0 Prism Central pc.2024.3」時点の情報をもとに作成しています。その後の機能アップデートについてはメーカーの公開情報をご確認ください。
NutanixのFlow Virtual Networkingの連載については以下の記事にリンクをまとめています。ほかの記事にもこちらからアクセス可能です。tomomartin.hateblo.jp
前回の記事では、FVNでNutanixのネイティブ機能のVPNゲートウェイとVyOSをVPNで接続してみました。今回は、さらにBGPを有効化してみたいと思います。
目次
1.今回の環境
AOS: 7.0.1
AHV: 10.0.1
Prism Central: pc.2024.3.1.1
VyOS: 2025.06.01-0024-rolling

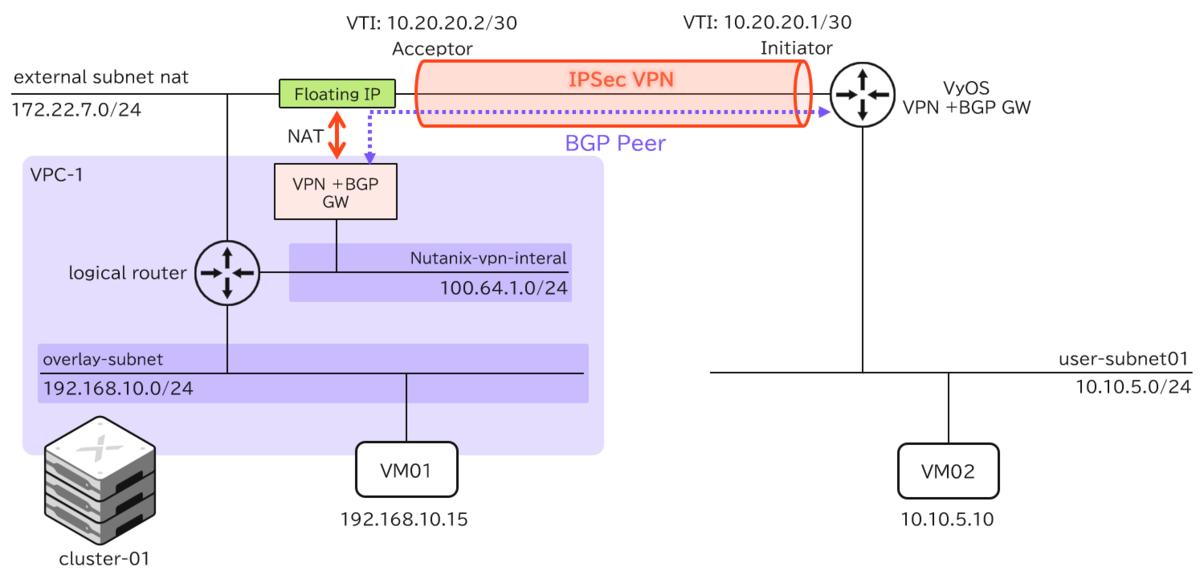

▽今回の環境のイメージ図は以下の通りです。前回の環境の踏襲ですが、BGPを有効化してVPN接続を作成してみます。
なお、VPNゲートウェイの作成やVPN接続の作成については前回までの記事をご参照ください。
2. BGPの設定
▽VyOSに以下の通りBGPの設定を追加しました。ポイントは、BGP neighborのリモートIPをFloating IPではなく、VTIのIPアドレス（10.20.20.2）にすることでしょうか。必要な部分だけお見せしています。
vyos@vyos:~$ show configuration
protocols {
bgp {
address-family {
ipv4-unicast {
redistribute {
connected {
}
}
}
}
interface vti0 {
}
neighbor 10.20.20.2 {
address-family {
ipv4-unicast {
}
}
password ****************
remote-as 65002
}
system-as 65001
}
vyos@vyos:~$

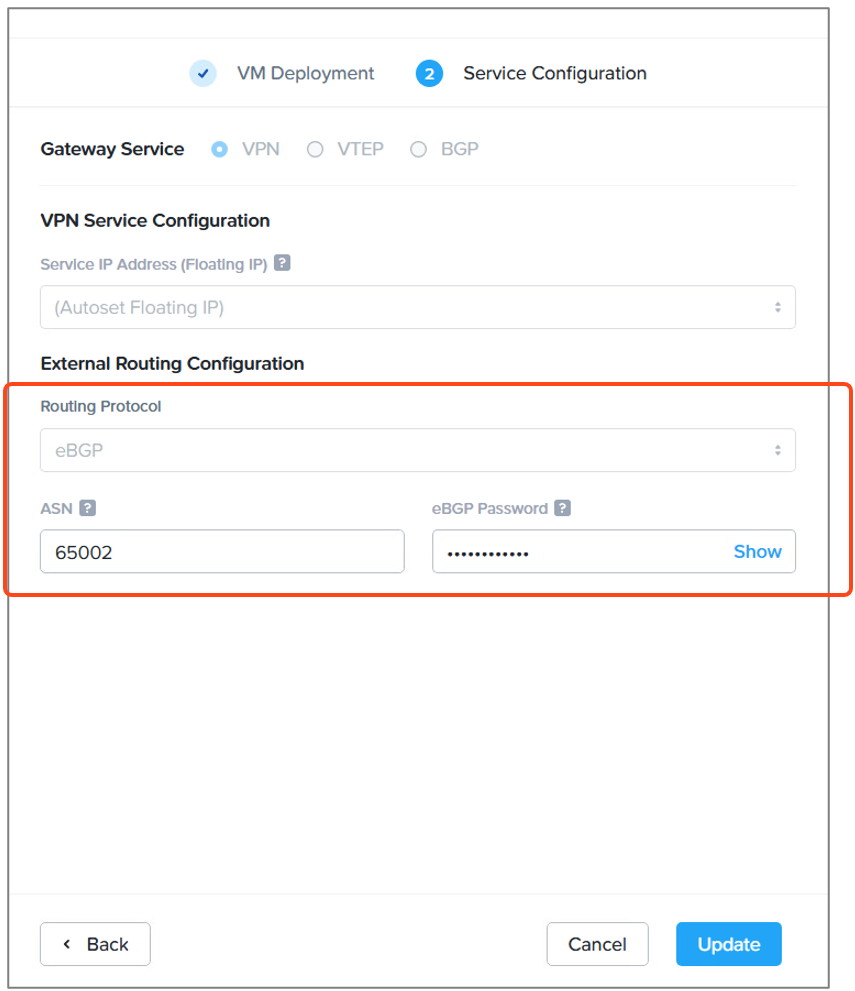

▽BGPを使用する場合は、Nutanix側のVPNゲートウェイ作成時に、「eBGP」を選択して、ASNとパスワードを設定します。

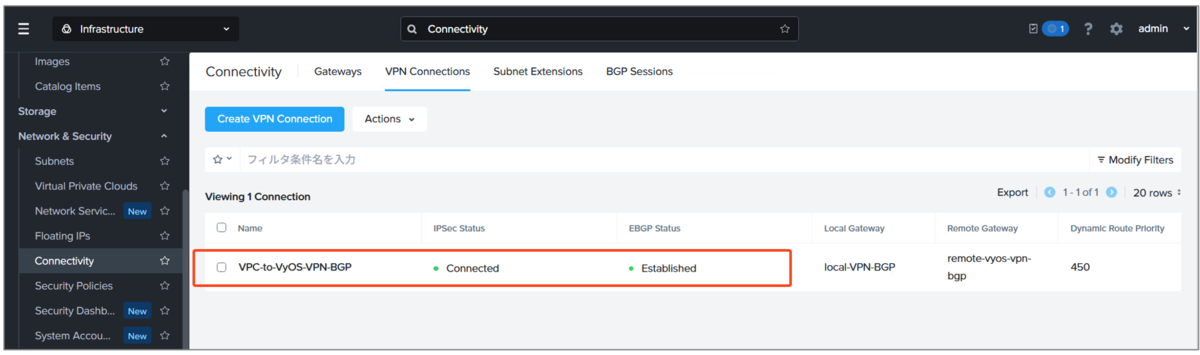

▽あとは通常通り、VPN接続を作成すると、設定内容が問題なければ以下のようにIPSecとEBGPのステータスがCennectedとEstablishedになります。
3.BGPの接続とルート情報の確認
作成されたBGPのセッションは、VyOS側でも以下の通り確認できます。
vyos@vyos:~$ show ip bgp neighbors 10.20.20.2
BGP neighbor is 10.20.20.2, remote AS 65002, local AS 65001, external link
Local Role: undefined
Remote Role: undefined
Hostname: vyos
BGP version 4, remote router ID 100.64.1.172, local router ID 172.22.7.5
BGP state = Established, up for 00:00:51
Last read 00:00:50, Last write 00:00:50
Hold time is 180 seconds, keepalive interval is 60 seconds
Configured hold time is 180 seconds, keepalive interval is 60 seconds
Configured tcp-mss is 0, synced tcp-mss is 1316
Configured conditional advertisements interval is 60 seconds
Message statistics:
Inq depth is 0
Outq depth is 0
Sent Rcvd
Opens: 81 81
Notifications: 54 0
Updates: 390 156
Keepalives: 255 81
Route Refresh: 0 0
Capability: 0 0
Total: 780 318
Minimum time between advertisement runs is 0 seconds
For address family: IPv4 Unicast
Update group 82, subgroup 82
Packet Queue length 0
Community attribute sent to this neighbor(all)
1 accepted prefixes
Connections established 81; dropped 80
Last reset 00:01:25, No AFI/SAFI activated for peer (n/a)
External BGP neighbor may be up to 1 hops away.
Local host: 10.20.20.1, Local port: 179
Foreign host: 10.20.20.2, Foreign port: 37080
Nexthop: 10.20.20.1
Nexthop global: fe80::f4a2:c4ff:fe09:73c9
Nexthop local: fe80::f4a2:c4ff:fe09:73c9
BGP connection: shared network
BGP Connect Retry Timer in Seconds: 120
Estimated round trip time: 0 ms
Peer Authentication Enabled
Read thread: on Write thread: on FD used: 23
vyos@vyos:~$
▽VPC側のVPNから受け取ったオーバーレイサブネットのルート情報も自動追加されています。
vyos@vyos:~$ show ip route
Codes: K - kernel route, C - connected, L - local, S - static,
R - RIP, O - OSPF, I - IS-IS, B - BGP, E - EIGRP, N - NHRP,
T - Table, v - VNC, V - VNC-Direct, A - Babel, F - PBR,
f - OpenFabric, t - Table-Direct,
> - selected route, * - FIB route, q - queued, r - rejected, b - backup
t - trapped, o - offload failure
S>* 0.0.0.0/0 [1/0] via 172.22.7.1, eth1, weight 1, 13:11:49
C>* 10.10.5.0/24 is directly connected, eth2, weight 1, 13:11:52
L>* 10.10.5.1/32 is directly connected, eth2, weight 1, 13:11:52
C>* 10.20.20.0/30 is directly connected, vti0, weight 1, 00:00:45
L>* 10.20.20.1/32 is directly connected, vti0, weight 1, 00:00:45
C>* 172.22.7.0/24 is directly connected, eth1, weight 1, 13:11:52
L>* 172.22.7.5/32 is directly connected, eth1, weight 1, 13:11:52
B>* 192.168.10.0/24 [20/0] via 10.20.20.2, vti0, weight 1, 00:00:38
vyos@vyos:~$

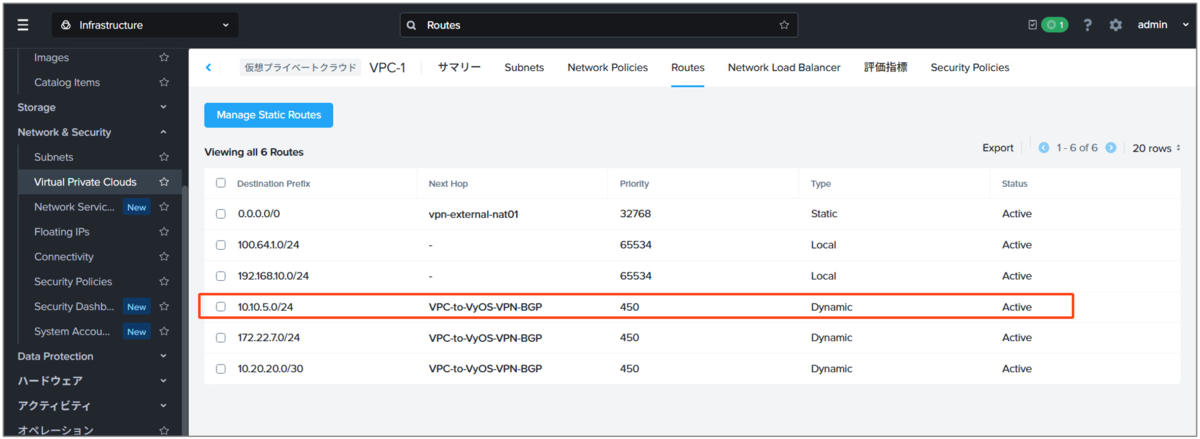

▽VPC側のルーティングテーブルにも、VyOSの先にあるネットワークが自動追加されていますね。
以上です。次回は、vTEPを触ってみようかと思います。
