今回は、Flow Virtual Networkingを使用しているクラスターにノードを追加してみます。
目次
1.今回の環境
AOS: 7.3
AHV: 10.3
Prism Central: pc.7.3
HPE ProLiant DX360 Gen10 Plus

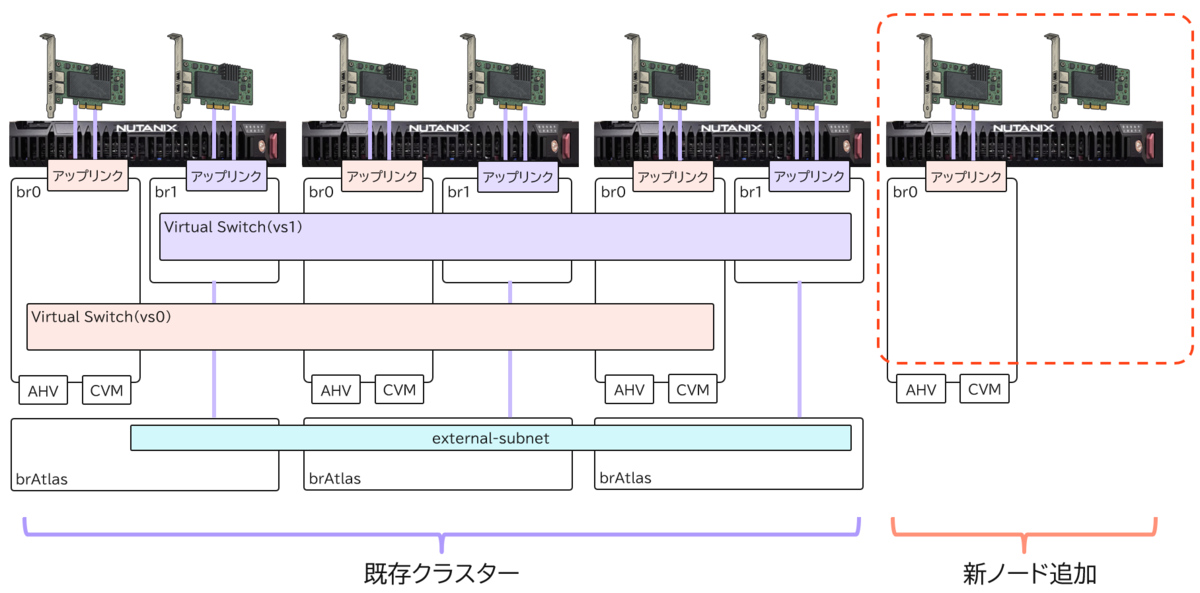

▽今回の環境のイメージは以下の通りです。
この状態でノード追加すると、brAtlasブリッジなどはどうなるのかという検証です。
2. Flow Virtual Networking環境の作成
既存クラスターにFVNを使用した環境を簡単に構築済みです。

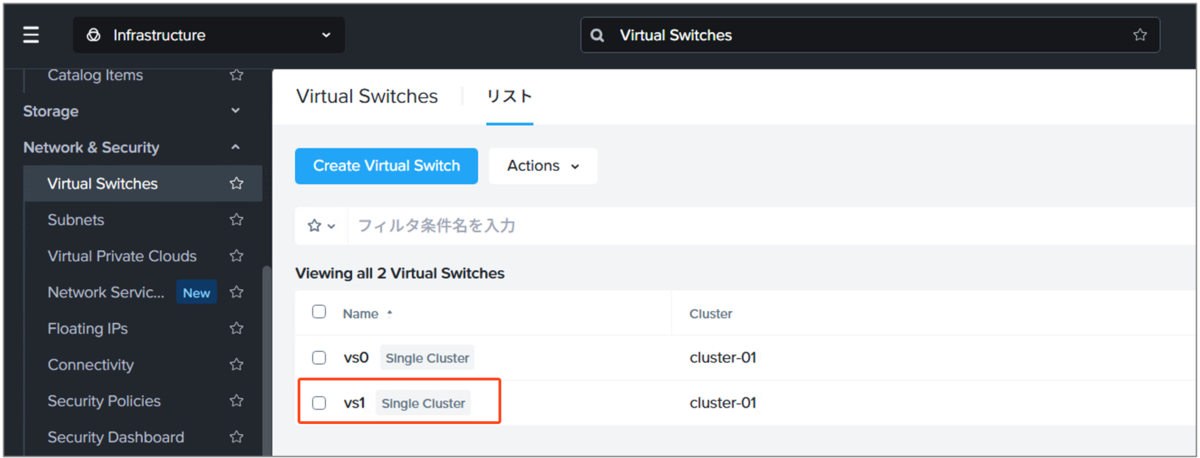

▽以下の通り、今回はexternal-subnetの接続先としてVS1を作成しました。

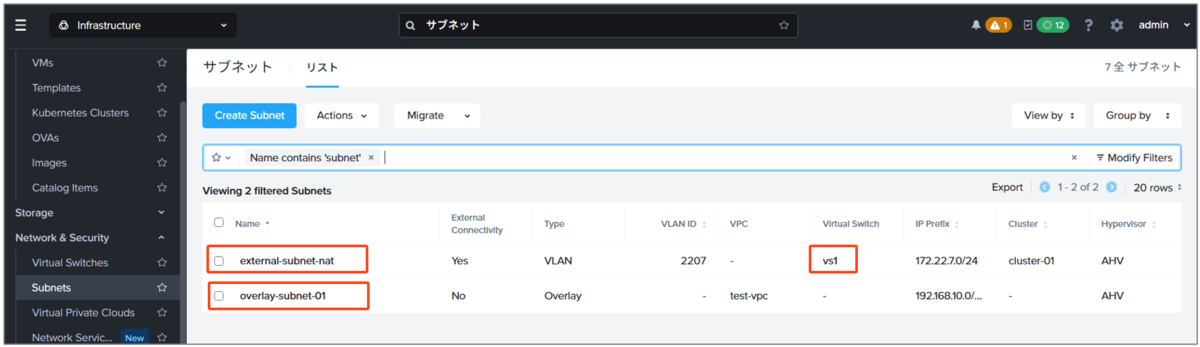

▽このVS1を接続先として「external-subnet」を作成し、またexternal-subnetを出入口とするVPCにオーバーレイサブネットを1つ作成済みです。
▽このオーバーレイサブネットには1台の仮想マシンを接続済みです。
▽既存クラスターのノードでは、コマンドでもbrAtlasというブリッジが確認できます。
nutanix@CVM~$ manage_ovs show_uplinks
Bridge: br0
Bond: br0-up
bond_mode: active-backup
interfaces: eth1 eth0
lacp: off
lacp-fallback: false
lacp_speed: slow
lacp_status: off
Bridge: br1
Bond: br1-up
bond_mode: active-backup
interfaces: eth3 eth2
lacp: off
lacp-fallback: false
lacp_speed: slow
lacp_status: off
Bridge: brAtlass
この状態で、デフォルトのbr0のみを持つ新規ノードをクラスターに追加してみます。
3. ノード追加後の確認

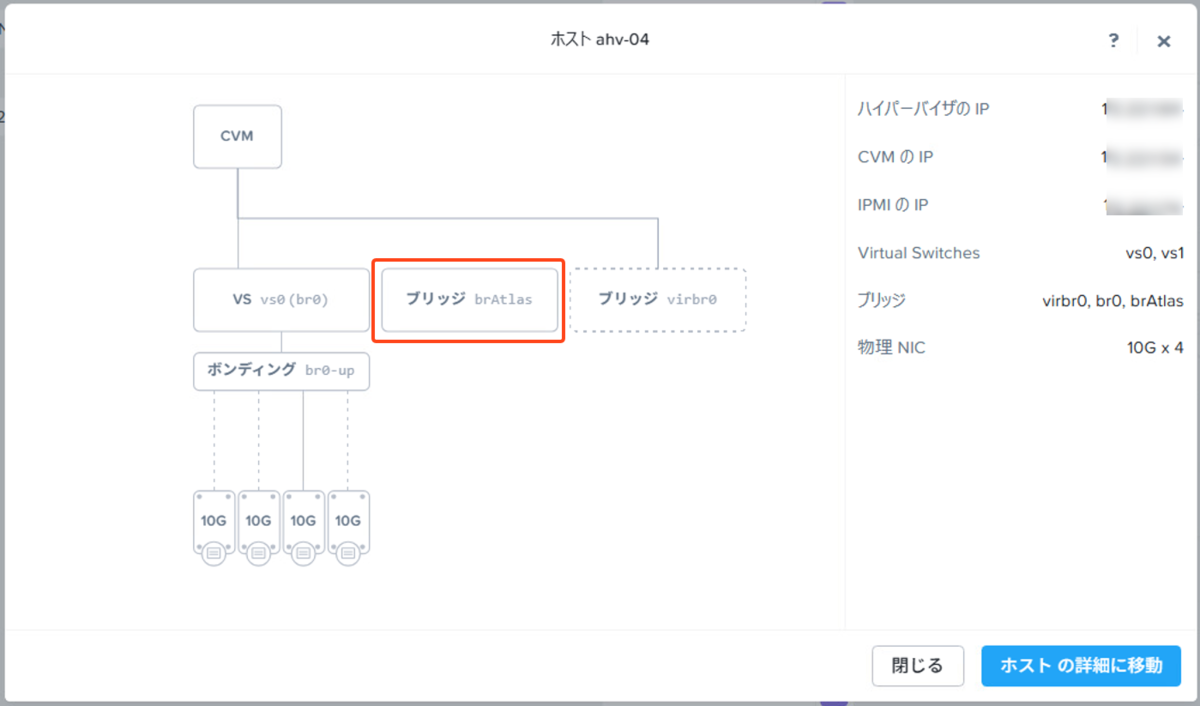

▽追加したノードのネットワーク情報を見てみると、brAtlasブリッジが作成されていることが確認できます。このように、FVNで必要なブリッジは自動作成してくれます。
ただし、このままではVS1が作成されておらず、VPCの出入口となるexternal-subnetでの通信ができなさそうなので、VS1のアップリンクも修正しておきます。
VS1のアップリンクの修正方法については以前の記事をご参照ください。
▽これで、追加ノードにもbr1が作成され、VS1のアップリンクとして設定されました。
nutanix@CVM04~$ manage_ovs show_uplinks
Bridge: br0
Bond: br0-up
bond_mode: active-backup
interfaces: eth0 eth1
lacp: off
lacp-fallback: false
lacp_speed: slow
lacp_status: off
Bridge: br1
Bond: br1-up
bond_mode: active-backup
interfaces: eth3 eth2
lacp: off
lacp-fallback: false
lacp_speed: slow
lacp_status: off
Bridge: brAtlass

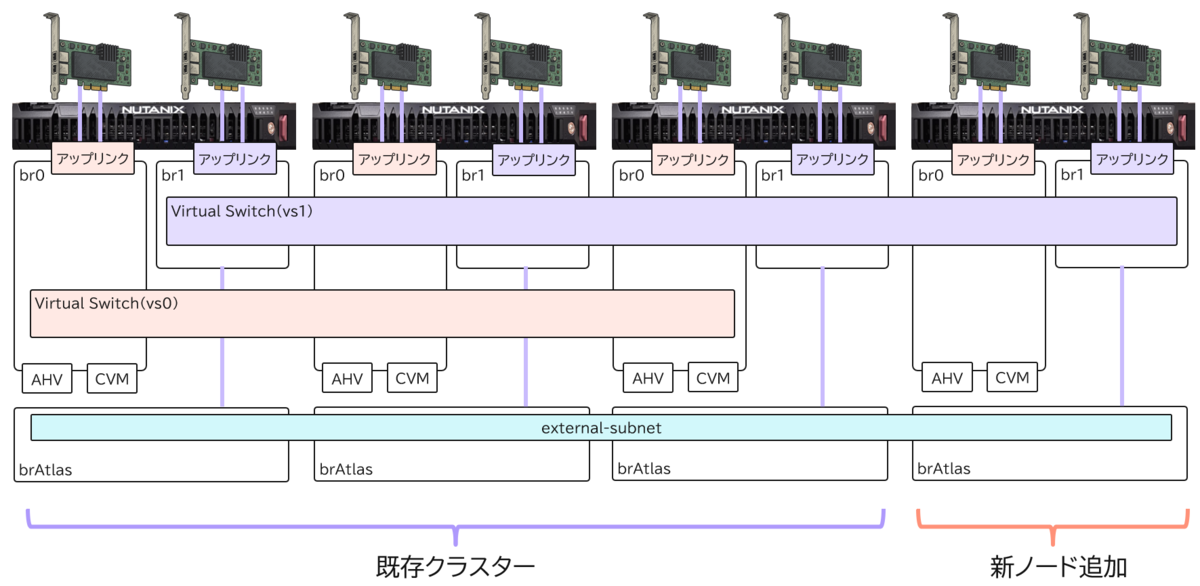

▽これで以下の状態になりました。

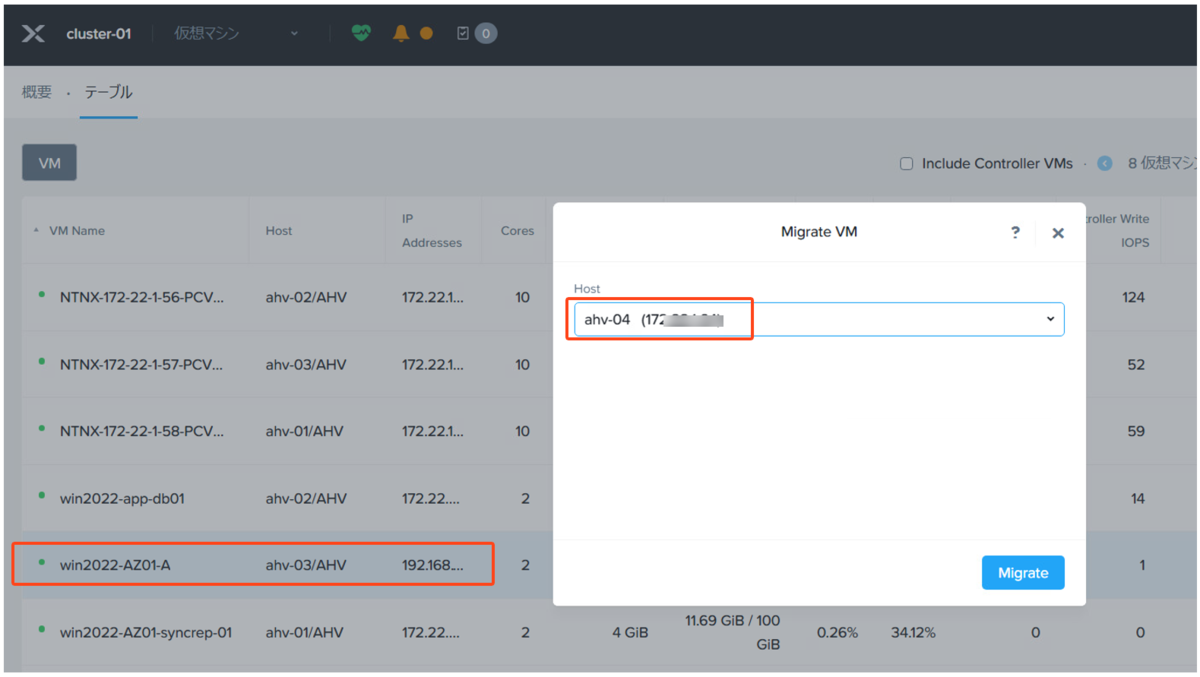

▽試しにオーバーレイサブネットに接続した仮想マシンを追加ノードに移動してみました。

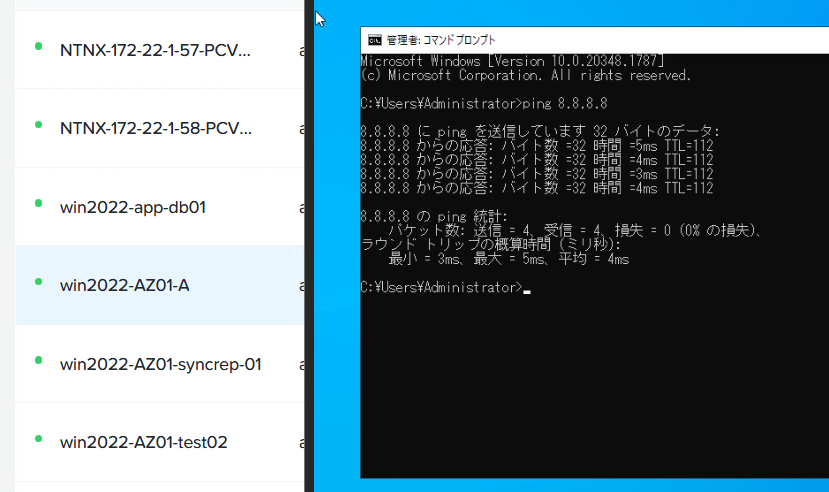

▽仮想マシンからは通信もできているようですね。
今回は以上です。
