※この記事は「AOS 7.3 AHV10.3 Prism Central pc.7.3」時点の情報をもとに作成しています。その後の機能アップデートについてはメーカーの公開情報をご確認ください。
今回は、Nutanix「Disaster Recovery」での仮想マシンのフェイルオーバー先をFlow Virtual Networkingのオーバーレイネットワークとしてみます。
目次
1.今回の環境
AOS: 7.3
AHV: 10.3
Prism Central: pc.7.3

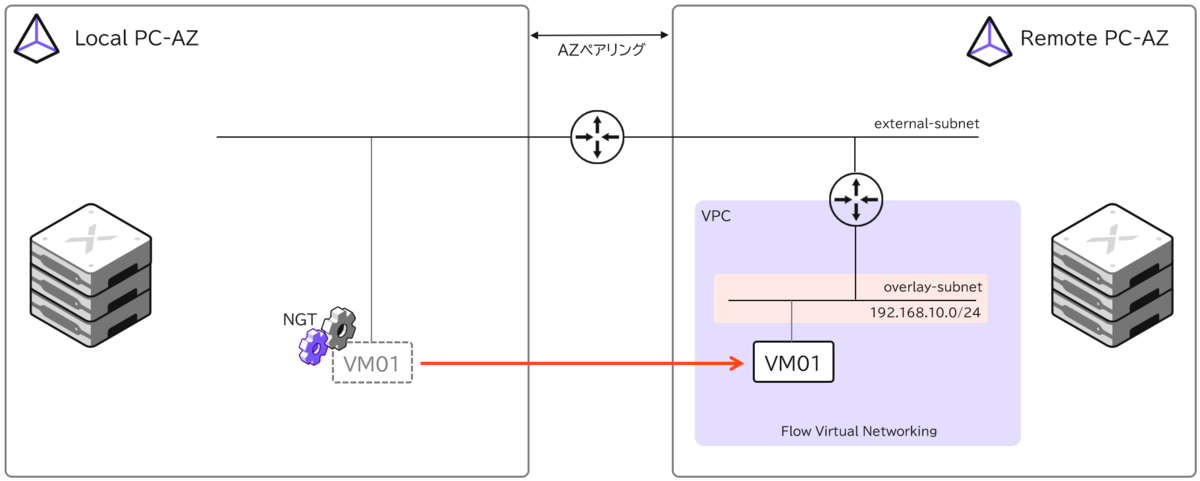

▽今回の環境のイメージは以下の通りです。
Nutanix Disaster Recoveryでは、仮想マシンのフェイルオーバー先として、Flow Virtual Networking（FVN）のオーバーレイサブネットを指定することができます。
オーバーレイネットワークを使用している環境でのディザスタリカバリが主なユースケースにはなりますが、例えばFVNを前提としているNC2 on Azureへのフェイルオーバー（クラウドDR）などで使えそうですね。
今回は、フェイルオーバー先をオーバーレイネットワークとして検証してみます。また、NAT環境でのFloating IP設定も試してみたいと思います。
Creating a Recovery Plan
https://portal.nutanix.com/page/documents/details?targetId=Disaster-Recovery-DRaaS-Guide-vpc_7_3:ecd-ecdr-create-recoveryplan-pc-t.html
AZ間のペアリングや保護ポリシーの作成については以下のリンク先をご参照下さい。
2. VPC／オーバーレイ・Floating IPの設定

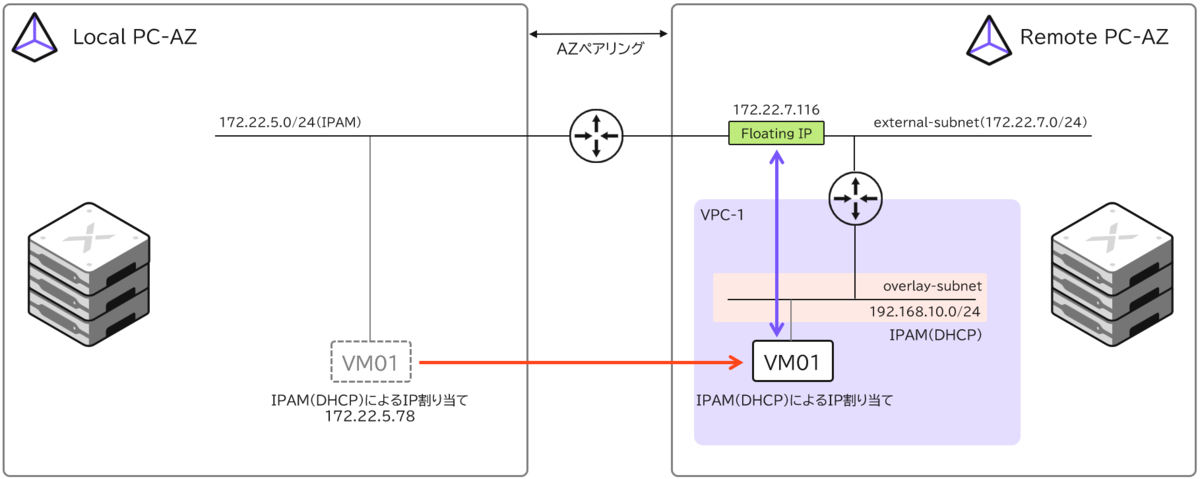

今回は、NATとFloating IPでのフェイルオーバーを設定してみます。環境イメージは以下の通りです。FVNのオーバーレイネットワークはIPAM(DHCP)でのIP割り当てとなるため、フェイルオーバー元の仮想マシンもDHCPでIP割り当てしているものを使用します。

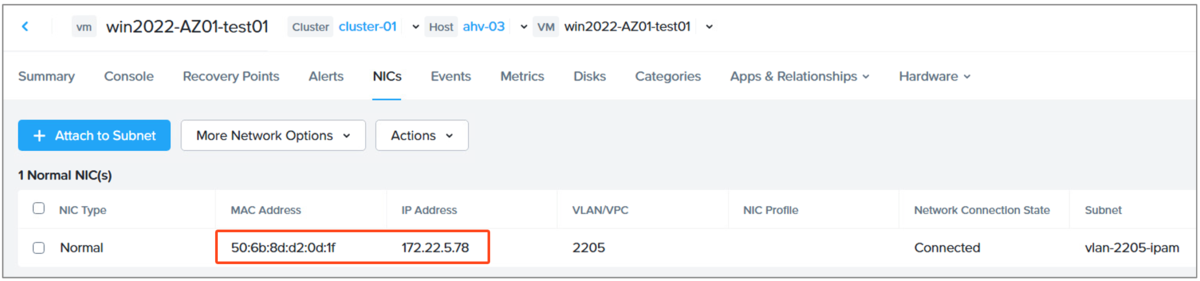

フェイルーバー元の仮想マシンのvNIC情報は以下の通りです。

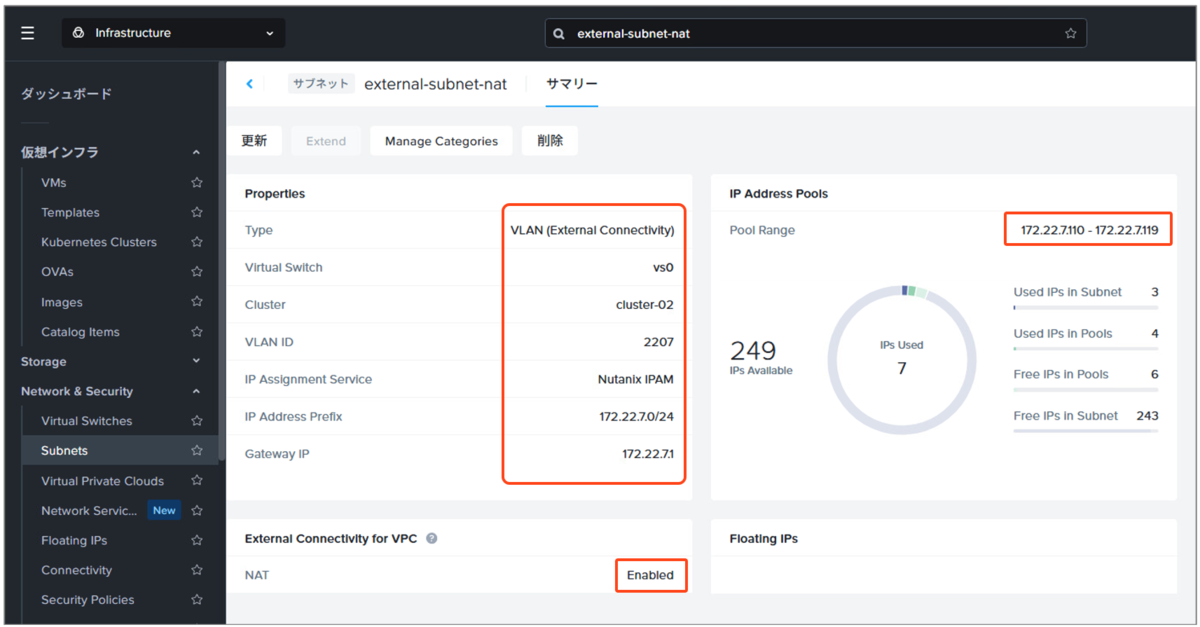

▽まずは、external-subnetの作成です。リカバリAZの環境で、以下の通りNATあり構成として作成しました。

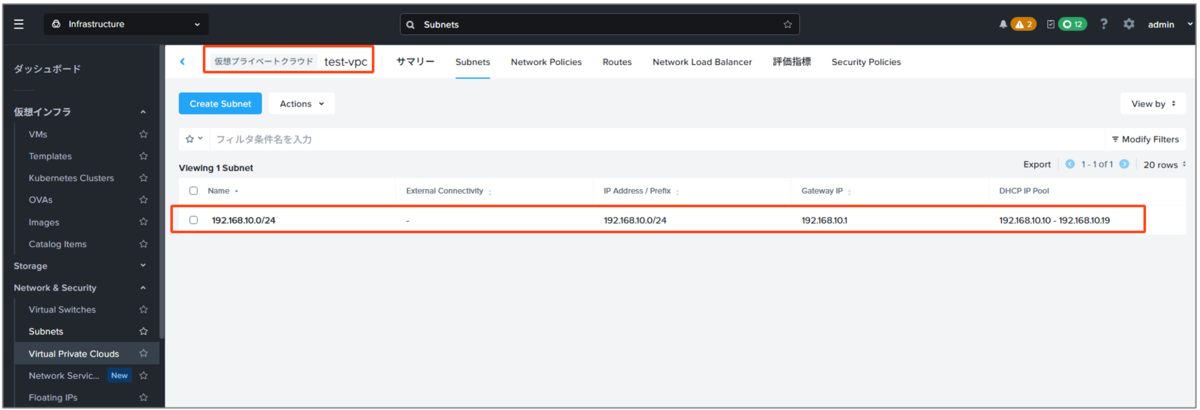

▽続いてVPCですが、「test-vpc」という名前の仮想プライベートクラウドを作成し、オーバーレイサブネットとして「192.168.10.0/24」のネットワークを作成しました。このネットワークはIPAM（DHCP）によるIP割り当てとなります。
▽最後にFloating IPを払い出しておきます。Floating IPはNAT構成におけるDNATとして機能するもので、外部からオーバーレイサブネット内の仮想マシンに通信するために、特定の仮想マシンに割り当てることができるものです。

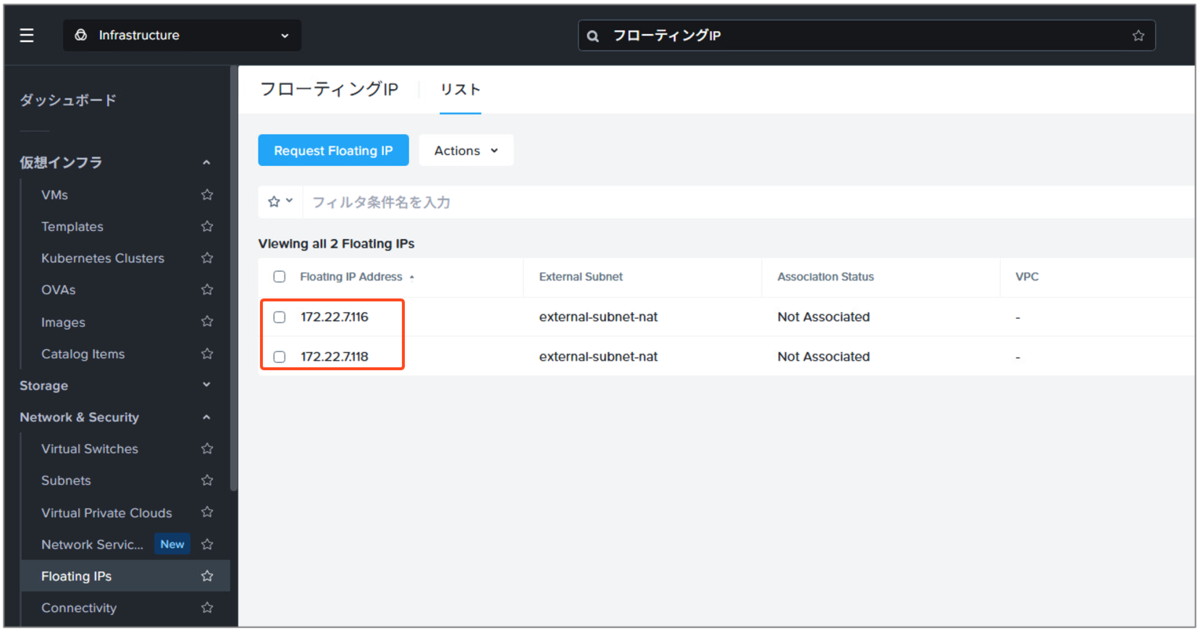

以下のように、2つのFloating IPを払い出してみました。これは、external-subnetのIPプール内からアサインされます。
これでフェイルオーバー先となる環境の設定は完了です。
3. リカバリプランの作成

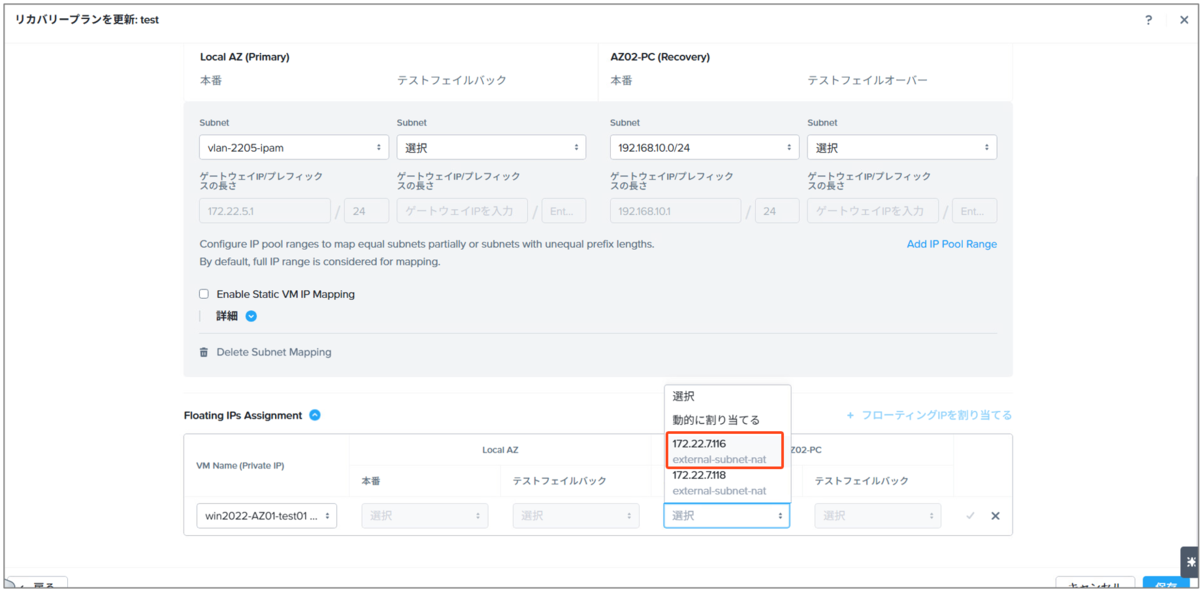

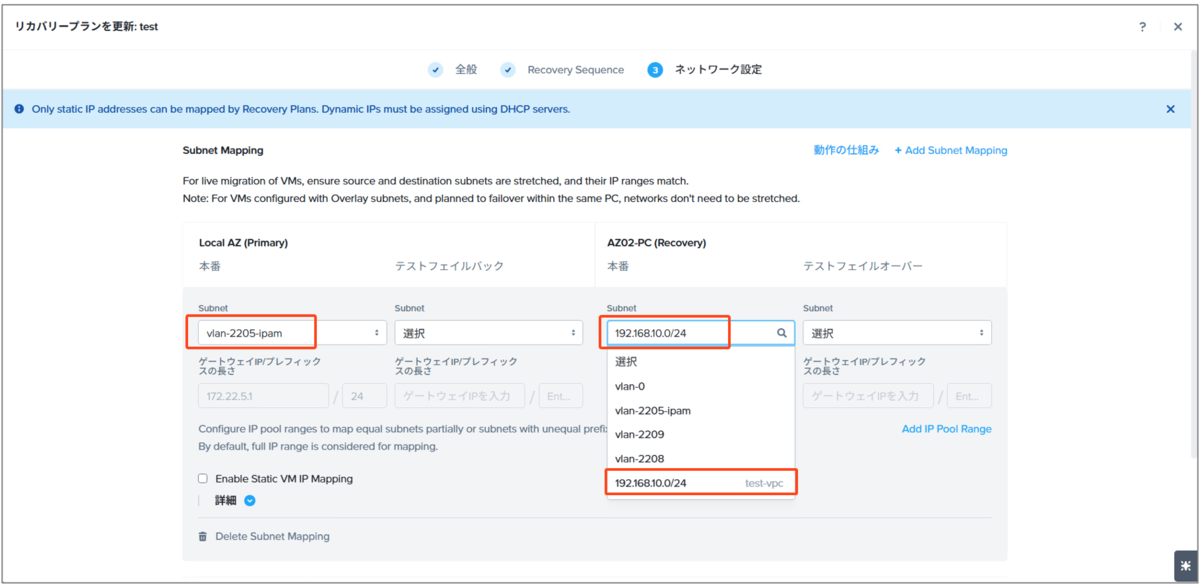

▽リカバリプランの作成画面で、フェイルオーバー先のネットワークにVPCのオーバーレイサブネットが選択できます。
▽さらに、Floating IPの割り当てが可能です。対象の仮想マシンを選択して、割り当てたいFloating IPを選択しておきます。
これでリカバリプランも準備完了です。
4. フェイルオーバーの実行
▽今回は計画的なフェイルオーバーを実行してみます。リモートAZのPrism Centralから、フェイルオーバーを実行して、リモートAZのクラスターに仮想マシンを移動します。

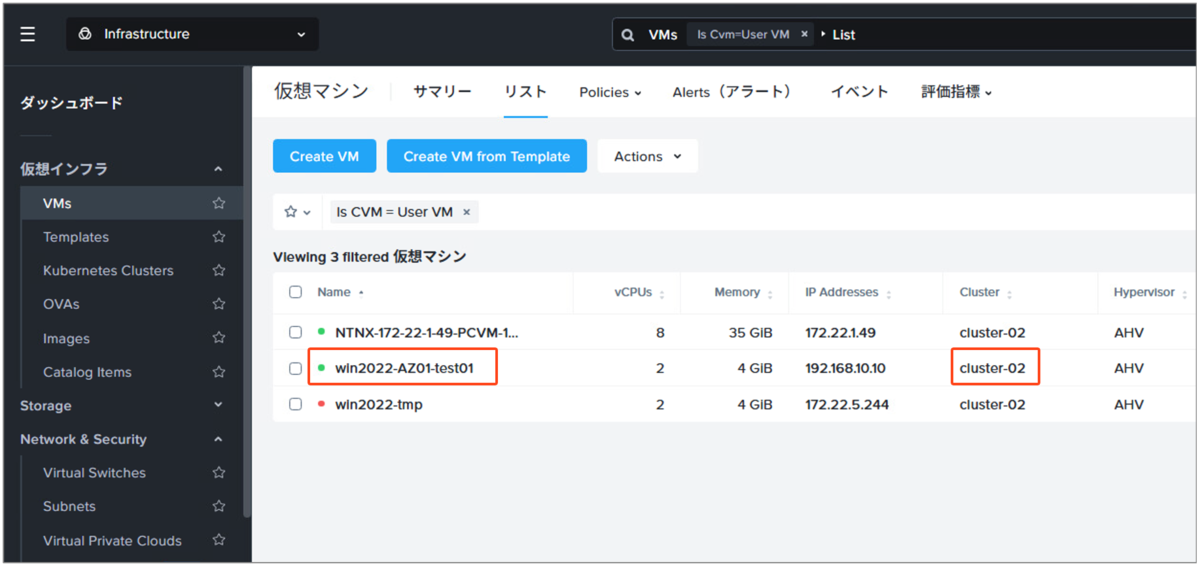

▽フェイルオーバーを実行すると、リモートAZのcluster02上に仮想マシンがフェイルオーバーされて起動します。

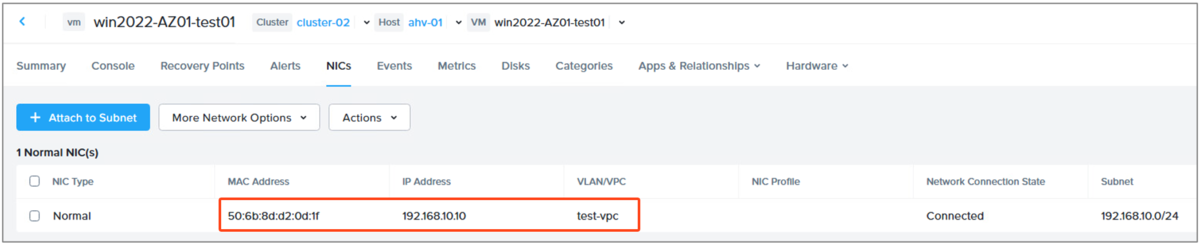

▽仮想マシンのIPがオーバーレイサブネットから割り当てられていることが確認できます。MACアドレスも同じものが引き継がれていますね。

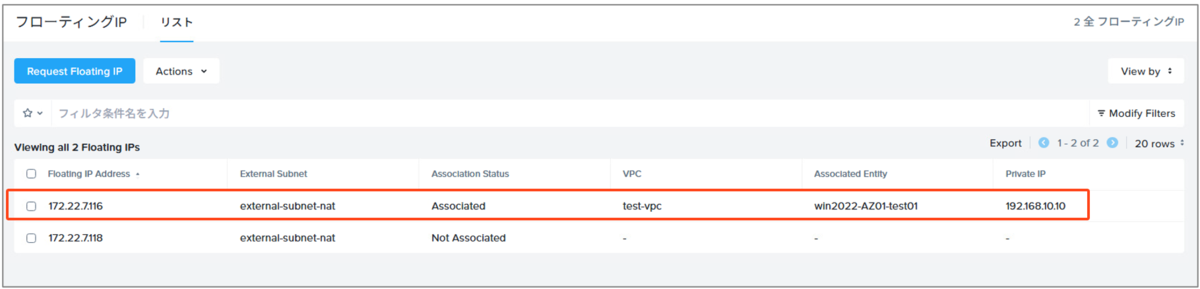

▽また、Floating IPも設定した通りに割り当てられていますね。
以上です。
